SketchUp blijft zich ontwikkelen.

Versie 2014, is bij mij behoorlijk ingeburgerd, en ik kan zeggen dat de verbeteringen en uitbreidingen goed zijn.
Alles is net weer even sneller en de nieuwe manier om de plugins ( die nu overigens extensions heten) via het extensions warehouse rechtstreeks te installeren is echt handig.

Enigste minpunt is wellicht, het compleet vernieuwde 3D warehouse, dit is een stuk uitgebreider, maar wel een heel stuk trager.

Voor de komende tijd, komen er mooie dingen aan van diverse partijen ,die extensions maken.
Skalp heeft een veelbelovende extension die eindelijk mooie doorsnedes en arceringen gaat produceren.

Plusspec heeft een zeer grote sketchUp uitbreiding voor architecten, waarbij complete parametrische objecten getekend worden, met bijbehorende kostenrapporten, hier is door de ontwikkelaars 7 jaar aan gewerkt, er hangt dan ook een stevige prijskaartje aan van ruim € 300,-



Geplaatst: 29-05-2014 21:45:17

Sketchup 2014 review


SketchUp 2014 is nu een paar weken beschikbaar en ik heb de tijd genomen om alle vernieuwingen te bekijken.

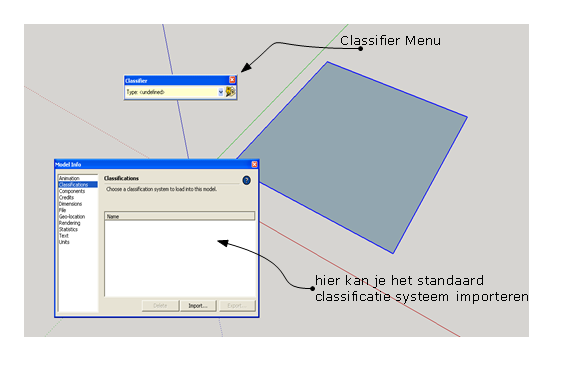

Classifier:

Classifier is een systeem extra informatie toe te voegen aan je modellen binnen je tekening, dit gaat dan volgens een aantal vastgelegde standaard bestandsindelingen.Deze extra informatie uit je SketchUp tekening kan je dan uitwisselen met andere teken software.

De indelingen zijn volgens de BIM standaard, en BIM staat voor Building Information Modeling.Ik heb er mee gestoeid en het ziet er goed uit, dit is wel een tool dat erg gericht is op de bouw en architectuur.De classifier heeft niets met het tekenen zelf te maken, maar alles met extra informatie over je modellen in je tekening.





Lees verder

Geplaatst: 30-03-2014 11:12:26

Sketchup 2014 is uitgebracht.

Vandaag heb ik SketchUp 2014 gedownload , er zijn weer diverse verbeteringen aangebracht, daar kom ik snel op terug.

Zoals Trimble beloofde is deze update voor iedereen die 2013 aangeschaft heeft gratis, ik wacht nog wel om mijn nieuwe licentie, dus voorlopig maar met de gratis 8 uur aan de slag.

Ondank dat het een update betreft is er wel een volledige versie 2014 naast 2013 gezet.

Geplaatst: 28-02-2014 16:52:11

objecten spiegelen met sketchup


In SketchUp is er geen spiegelfunctie , ongetwijfeld is er een plugin die dit kan, als je nog niet zo thuis bent in het installeren van plugins, dan beschrijf ik hier een manier om toch een object te kunnen spiegelen.

De truc is dat je het met de scale functie doet met een -1 schaal waarde.

 selecteer het object dat je wilt spiegelen met de linkermuis toets

als het een component of groep is kan je 1x klikken.

Is het nog los kliK dan 3x snel achter elkaar op het object.

Activeer nu terwijl het object nog geselecteerd is de  SCALE functie

bij Menu- tools - scale.

Er verschijnt een blok met aangrijpingsblokjes om het object.

Kies een aangrijpings punt aan de zijde van de richting waarin je wilt schalen en toets -1 in de VCB onderin ( bij measurement) en druk op enter.

Als het goed is verspringt het object en is gespiegeld.

Kijk ook hieronder bij de scherm afbeelding.

Veel succes

Ronald Schouwink.





Geplaatst: 12-01-2014 18:56:10

Sketchup 2013 is uit.

SketchUp 2013 is uitgebracht.

Trimble de nieuwe eigenaar heeft een nieuwe versie uitgebracht.

Naast diverse verbeteringen , is er ook een andere onderscheid gemaakt tussen de gratis versie, die vanaf nu SketchUp Make heet, en de betaalde versie die Pro heet.

Sketchup stelt dat de gratis versie niet meer voor commerciële
doeleinden gebruikt mag worden.
Sketchup Make is ook niet meer in het Nederlands verkrijgbaar.
Layout heeft de meeste verbeteringen gekregen in de 2013 uitgave.

Lees hier alles over de verbeteringen.

Geplaatst: 07-07-2013 16:32:55

Nieuwe versie Sketchup regelt plugins beter.

get dimension voorbeeld plugin_1.jpg

Afgelopen week heb ik Sketchup 2013 aangeschaft, en geïnstalleerd.
Ook gelijk mijn plugins weer teruggezet, net als de menustructuur en mijn sneltoets instellingen.

Het eerste opvallende is natuurlijk de nieuwe iconen, allemaal net even anders en dus wel weer even wennen.

Tja en dan natuurlijk gelijk het nieuwe extensions warehouse bekeken,dit is toch wel een hele handige zet van Trimble, hierdoor kun je direct naar de nog steeds groeiende verzameling plugins. Sketchup noemt dit nu extensions, voor degene die dit nog niet kennen, hier een korte uitleg.
Extensions of plugins zijn kleine stukjes software die meer funcionaliteit toevoegen aan sketchup, en een ieder is vrij om dit soort software te ontwikkelen en te gebruiken.

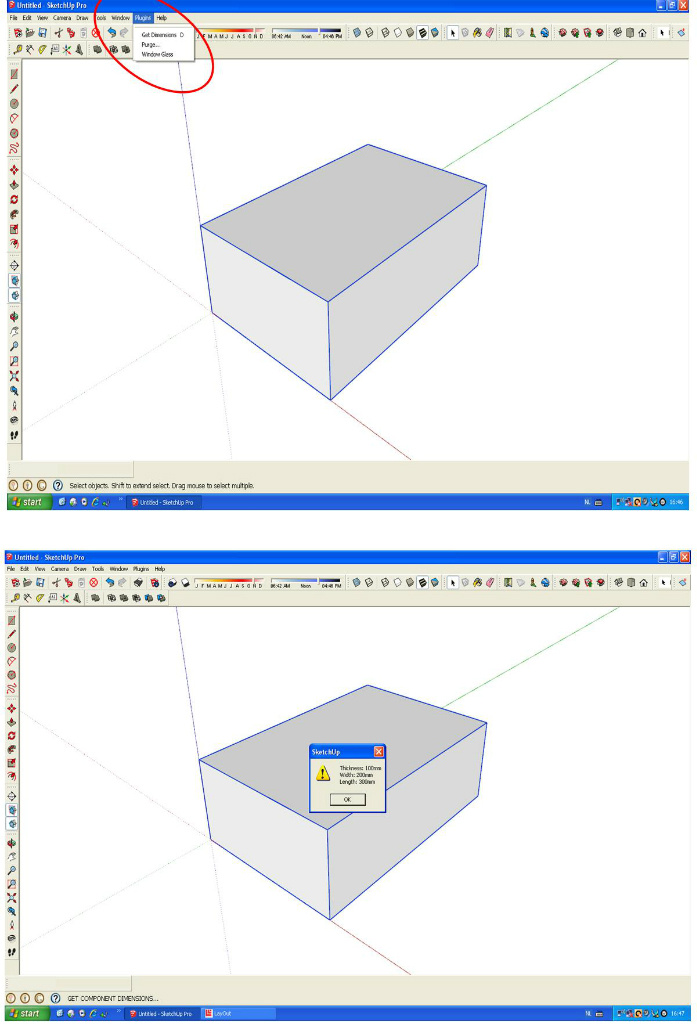

Zelf gebruik ik er ook een aantal hierboven zie je een voorbeeld van een hele handige kleine plugin, genaamd get dimensions, door deze plugin te activeren krijg je direct de afmetingen van het component dat je aanklikt te zien.Voor mij is dit superhandig als ik een calculatie maak vanaf een sketchup tekening.

Vroeger waren er nog wel eens problemen met het installeren van plugins, maar door deze verbetering gaat dit bijna vanzelf en bij veel plugins is er ook nog een handleiding of vidoefilm te zien.

Probeer het zelf eens uit, en als je vragen hebt stel ze mij dan gerust.

Veel tekenplezier.

Ronald Schouwink

Geplaatst: 16-06-2013 14:09:51

sketchup praktijkvoorbeelden

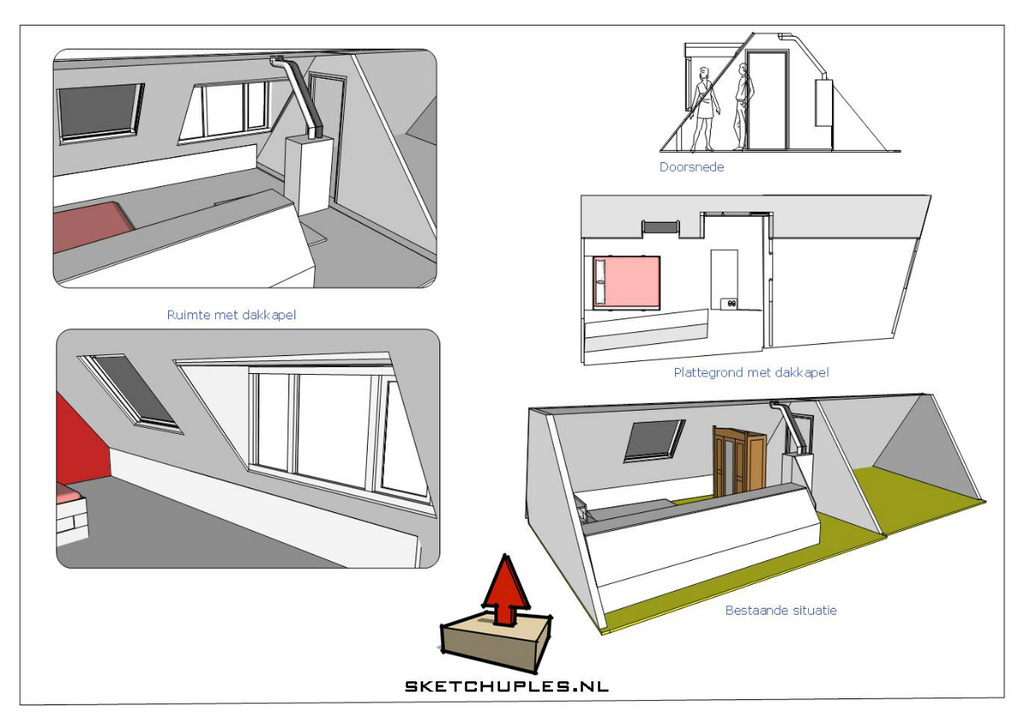

dakkapel in 3D

Afgelopen week heb ik aan 2 leuke sketchup teken opdrachten gewerkt.
Een klant wilde graag zijn zolder 3 dimensionaal getekend hebben, om te kijken of een dakkapel van toegevoegde waarde kon zijn.
Ik heb de zolderverdieping die behoorlijk scheef was, ingemeten en vervolgens getekend met SketchUp.
Hierna heb ik de oude en nieuwe situatie in Layout Pro verder uitgewerkt en hiervan een PDF gemaakt.
Hier zie je het resultaat.

Lees verder

Geplaatst: 22-04-2013 16:07:20

Sketchup Free of Pro

Wanneer kies je voor de betaalde Pro-versie van SketchUp?

Deze vraag is natuurlijk niet universeel te beantwoorden. Toen ik met SketchUp begon was er trouwens geen gratis versie. Na de overname door Google in 2006 kwam er wel een gratis versie en ongetwijfeld heeft dit bijgedragen aan het enorme succes.

Voor mij zijn het gebruik van Layout, het aanvullende 2D-presentatieprogramma en de betere export- en importmogelijkheden de belangrijkste redenen om voor SketchUp Pro te kiezen.

Maak je veel gebruik van andere CAD-programma's in combinatie met SketchUp, dan is de DWG/DXF export/import-functie van Pro echt heel nuttig.

Wil je met SketchUp goede presentaties of werktekeningen maken, dan is Pro (samen met Layout) een goede keuze. Zelf heb ik nooit getwijfeld over de Pro-versie en binnenkort kun je van mij ook een beginnerscursus SketchUp Layout verwachten.

De Amerikaanse architect Nick Sonder heeft zichzelf een prachtige werkmethode aangeleerd met SketchUp en Layout.

Op de site van Trimble Sketchup vindt je een goede vergelijkingsmatrix .

Maar als ik je dan toch een advies mag geven: stel jezelf de vraag of je het tekenwerk dat je nu met de gratis versie maakt, nog verder zou willen bewerken, presenteren of exporteren.

Dan is dat je antwoord.

Geplaatst: 29-12-2012 19:33:30
